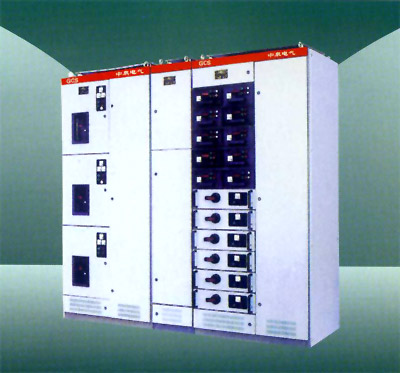

用途

   本产品适用于发电厂、变电所、石油化工部门、厂矿企业、商层建筑等低压配电系统的、配电和电动机控制中心，电容补偿等的电能转换，分配与控制用。

    在大单机容量的发电厂，大规模的石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

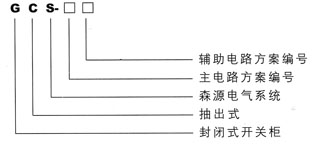

    GCS型低压抽出式开关柜是根据广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容，计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安装、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖，防护等级高等特点。符合IEC439《低压成套开关设备和控制设备》，G87251．1《低压成套开关设备和控制设备》，ZBK 36001《低压成套开关设备和控制设备》等标准。

    基本参数

主结构

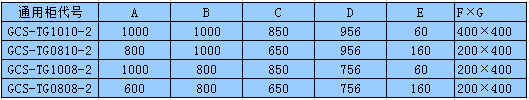

　　装置通用柜体的尺寸系列

功能单元

    抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个，寸系列。单元回路额定电流400A及以下。

    装置特点

    提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

    母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。

    MCC柜单柜的回路数量多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门 (机)群的需要。

    装置与外部电缆的连接在电缆室中完成，电缆可以上下进出。零序电流互感受器置电缆隔室内，使安装维修方便。

   同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

    抽屉单元有足够数量的二次接插件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。

    图一受电、联络柜安装示意图

图二PC柜安装示意图

图三MCC柜安装示意图
